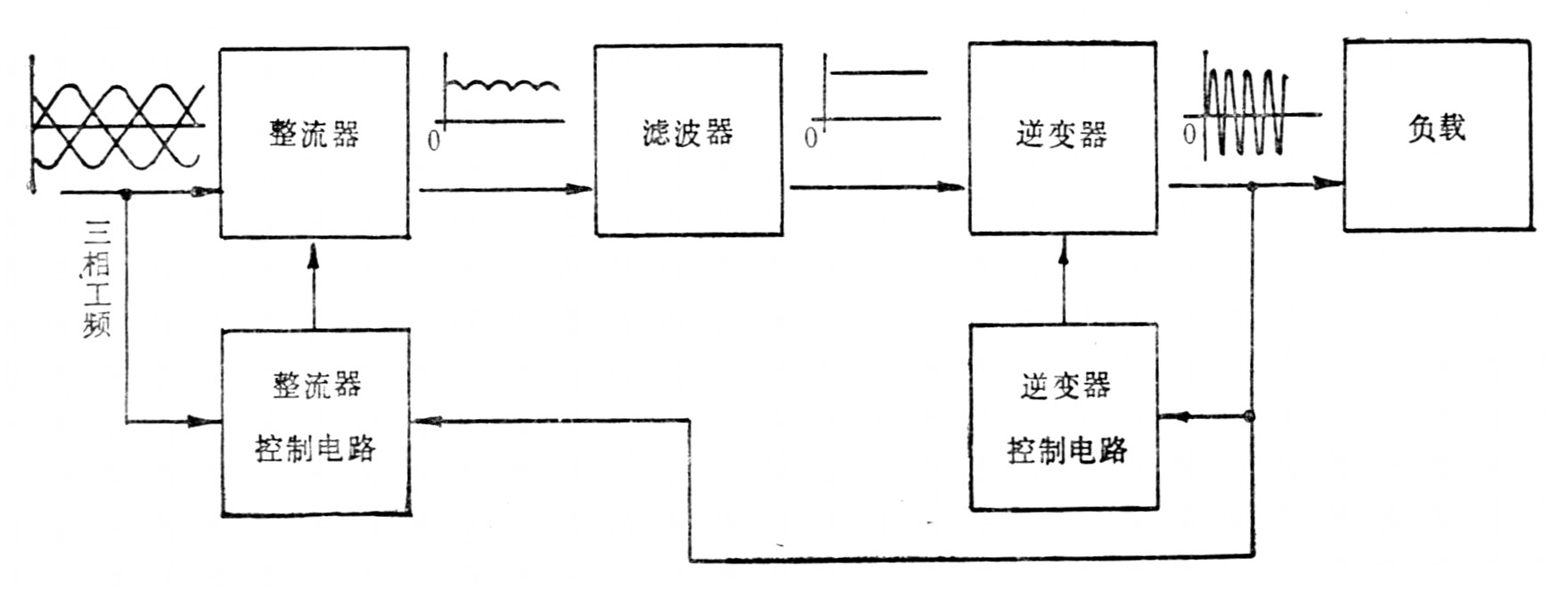

如图所示，可控硅中频装置系由可控或不可控整流器、滤波器、逆变器及一些控制和保护电路组成。工作时，三相工频电流经整流器整成脉动直流，经滤波器变成平滑直流送到逆变器，逆变器是采用可控硅作为电子开关的，它将直流电转变成频率较高的电流供给负载。在中频感应炉中，中频电流是通过感应线圈把能量输送给负载的，而感应线圈往往就是逆变器中的一个部件。感应线圈和炉料一起显示的功率因数很低，为了提高功率因数，需要由调谐电容器向感应加热负载提供无功能量。实际中，电容器与感应线圈串联或并联、串并联联合使用，据此可把逆变器分成三种：
1)当电容器与感应线圈在逆变器中组成串联谐振时，称为串联逆变器。串联逆变器的电压是感应线圈电压的函数，逆变器的电流与线圈电流相同。
2)当电容器和感应线圈在逆变器中组成并联谐振时，称为并联逆变器。并联逆变器的电压与线圈电压相同，而逆变器的电流则较线圈电流小得多，前者是后者的函数。并联逆变器的性能更接近于中频发电机组，在感应炉中应用较广。
3)综合了串联和并联逆变器的特点的串并联逆变器。
此外，还有能提高工作频率的倍频逆变器等。这些都是无源逆变器，因为它们都不是把变成的交流电能送回电源的。
实际上，无源逆变器的线路结构繁多，分类方法也很多。例如：按逆变器输出的相数，可分为单相，三相和多相；按线路结构，可分为对称和不对称；或桥式和非桥式等。用于感应加热的逆变器的线路结构主要有单相桥式并联、串联、串并联和倍频逆变线路。这些线路各具特点，不可能明确划分它们的应用范围，更不能简单地比较它们的优缺点。
